アグリ製品使用例

コントローラー：SDA-100-15A（100V）＋　ソイルヒーター：SDA-SOIL-10（条長10m）若しくは、ヒーター線：SDA-SC-ABL（条長10ｍ）

コントローラー：SDA-200-15A（200V）＋　ソイルヒーター：SDA-SOIL-20（条長20ｍ）若しくは、ヒーター線：SDA-SC-ABL-20（条長20ｍ）

基本設置方法

ヒーターを培地に敷設します。
※余り分は巻き状態にせず、全て解いた上でご使用ください。（伸ばしきる）
コントローラーとヒーター線を防水コネクタで接続します。
（工具不要スクリューねじ式：オス／メス嵌合位置を合わせ、片側のケーブルを押さえながら最後まで締め切って下さい）
電源ユニットとヒーター間は、専用の延長ケーブル（5ｍまたは10ｍ）を使用して延長します。
延長ケーブル同士は直列に繋ぐ事ができます。
電源ユニットから出ている温度センサーをヒーターの表面に取り付けます。
※取り付け方法を誤ると正しく温度測定が出来ない為、ご注意下さい。
電源ユニットのプラグをコンセントに差し込みます。
（200V仕様の場合は、丸端子をブレーカーに設置します）
ヒーターを触り、発熱している事を確認します。
ご希望の温度設定に調節をします。（出荷時は40℃）

コントローラー

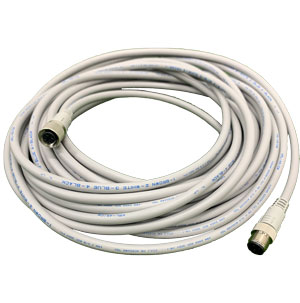

延長ケーブル

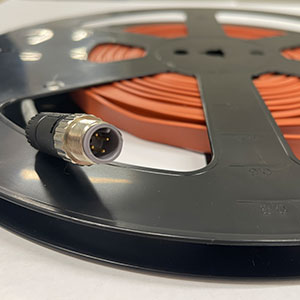

ソイルヒーター

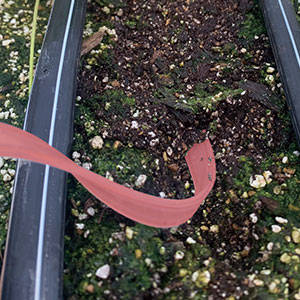

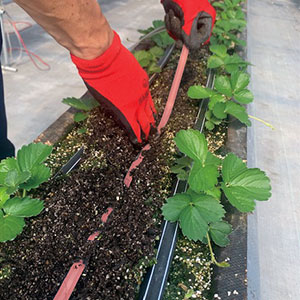

1.2～3ｃｍ程度の溝を掘ってヒーターを敷設

2.土を軽く被せる

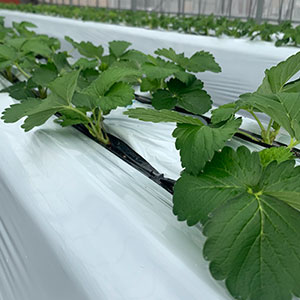

3.農業用マルチを被せる

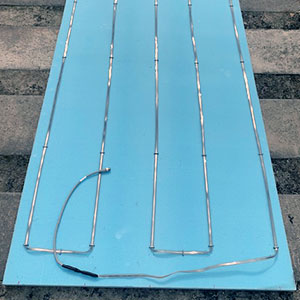

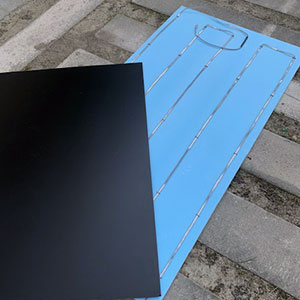

1.約20ｃｍ以内間隔で設置

2.アルミパネルを乗せる

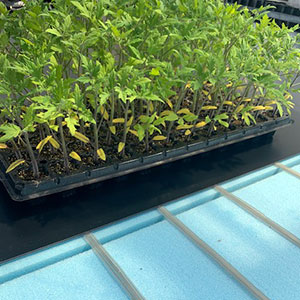

3.育苗トレイを乗せる

注意事項

使用電圧を間違えないで下さい。使用前に必ず製品表示の電圧と使用電圧を確認して下さい。
ヒーター線を切ったり、繋いだりしないで下さい。
配線敷設時にキンクができたら丁寧にほぐして下さい。再使用時は被覆に傷がないか必ず確認して下さい。
温度センサーの取付部分は、温度感知がしにくく異常を検知するため、直接水か掛かる場所を避けて下さい。
温度センサーの取付部分は、太陽光熱を拾い異常を検知するため、太陽光が当たらない様、マルチ内側に入れて下さい。
局所加温で培地を加温する物です。ボイラー等の加温機の補助器具としてご使用下さい。
ヒーター線製造元の温度上昇試験結果は、周囲環境温度＋約50℃となります。
シーズン後のヒーター撤去時、培地から引き抜く際に過剰な張力を掛けないで下さい。
約30kgの張力で破断しますが、ある程度の張力が加わった場合、部分的な断線や損傷の原因となる恐れがあります。

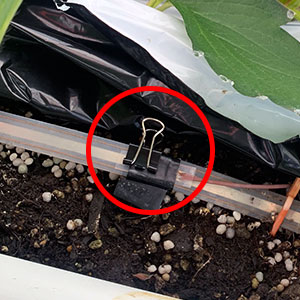

センサーはマルチ内側に

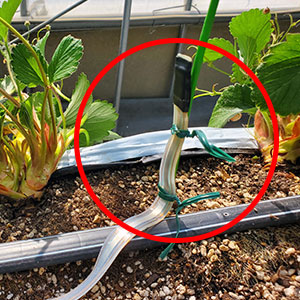

両端部は水の掛からない様に

アビルヒーターをご使用の場合は、両端部（黒色収縮チューブ部分）は、水の掛からない様に敷設して下さい。収縮チューブ部分から水が侵入すると、サビ発生による腐食が進み、通電しなくなります。
